Ống thép đúc có kích thướt từ phi 10 (10,3mm) đến phi 610 (609,6mm) với 1 số thông số kỹ thuật chung như sau:

Tiêu chí	Thông tin chi tiết
Tiêu chuẩn	API 5L, ASTM A106/ A53 Gr.B, JIS G3454, G3455, G3456
Đường kính ngoài	Phi 10 (DN6) – Phi 610 (DN600)
Độ dày thành ống	Theo tiêu chuẩn SCH20, SCH30, STD/SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, XXS
Chiều dài tiêu chuẩn	6m, 9m, 12m (hoặc cắt theo yêu cầu khách hàng)
Chất liệu	Thép carbon, thép hợp kim, thép không gỉ (stainless steel)
Xuất xứ	Nhật Bản, Hàn Quốc, Trung Quốc, EU/G7 (Đức, Ý, Anh, Pháp…)
Ứng dụng phổ biến	– Công nghiệp dầu khí: Dẫn dầu, khí và gas, vận chuyển hóa chất.
	– Năng lượng và thủy điện: Hệ thống lò hơi, đường dẫn nhiệt, dẫn nước trong các công trình thủy điện.
	– Xây dựng và cơ khí: Thi công cầu cảng, kết cấu thép, cơ khí chế tạo.
	– Công nghiệp hóa chất: Dẫn hóa chất, phân bón, hóa dầu.
	– Hệ thống cấp thoát nước: Ống dẫn nước sạch, nước thải.
	– Ứng dụng đặc biệt: Công nghệ sinh học, công nghệ hạt nhân, môi trường.

(Lưu ý: Các thông số và ứng dụng có thể thay đổi tùy thuộc vào tiêu chuẩn sản xuất và yêu cầu kỹ thuật của từng dự án.)

Nhà phân phối số 1 ống thép đúc



Mục lục

• Ống thép đúc là gì? Đặc điểm và quy trình sản xuất

• Bảng giá Ống Thép Đúc 2025 Cập nhật

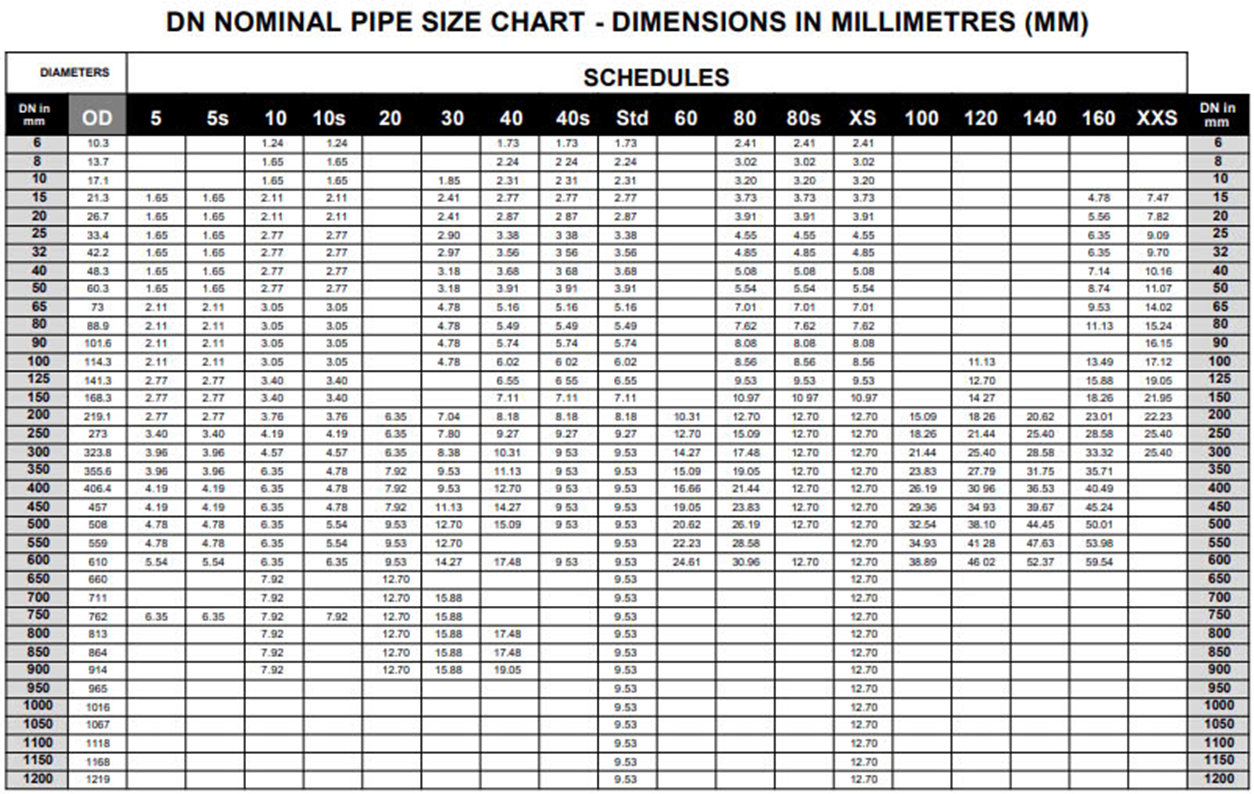

  • Bảng quy đổi kích thước Thép Ống Đúc

  • Tiêu chuẩn ống thép đúc

  • Công thức tính trọng lượng ống đúc (KG)

• Ống thép đúc gồm có những loại nào?

  • Tìm hiểu ống thép đúc là gì?

• 2 loại bề mặt của ống thép đúc

  • 1. Ống thép đúc sơn phủ đen (Black Painted Seamless Pipe)

  • 2. Ống thép đúc trần chưa sơn (Bare/Plain Seamless Pipe)

• Ưu điểm nổi trội của ống thép đúc

• Đặc tính, ứng dụng của từng loại Ống Thép Đúc

  • 1. Ống thép đúc đen (hay còn gọi là ống thép đúc Carbon)

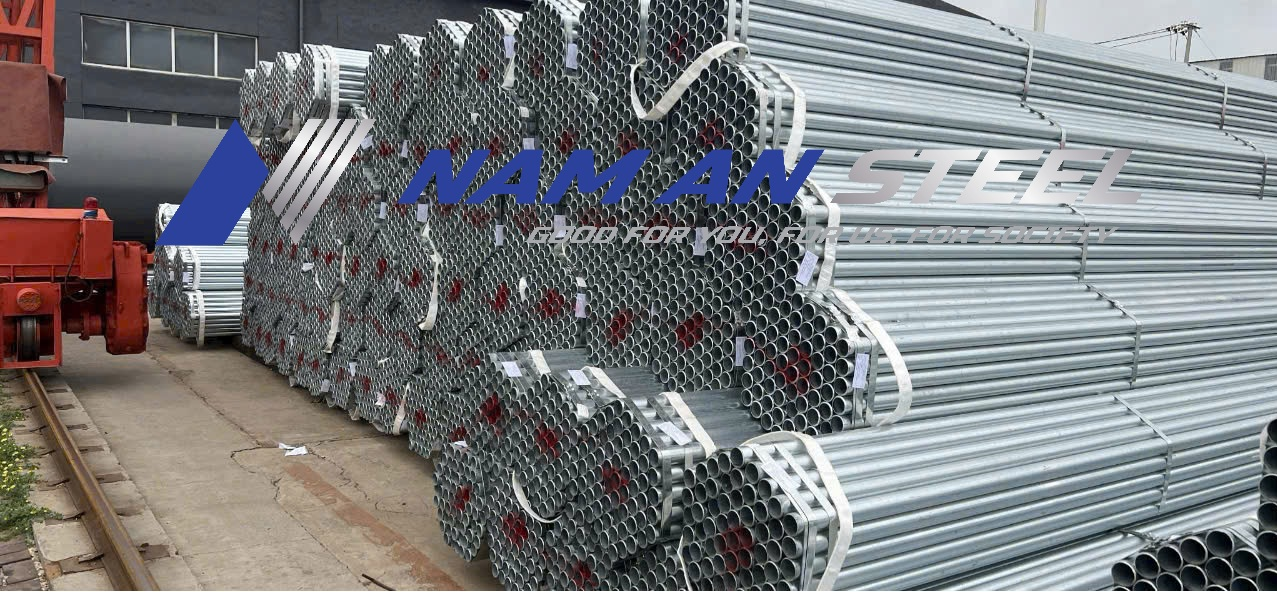

  • 2. Ống thép đúc mạ kẽm

  • 3. Ống thép đúc mạ kẽm nhúng nóng

  • 4. Ống đúc size siêu lớn

• Các bước sản xuất thép ống đúc tiêu chuẩn ASTM

  • TÍNH CHẤT VẬT LÝ – CƠ HỌC – HÓA HỌC

• Địa chỉ mua Ống thép đúc giá tốt và uy tín

Ống thép đúc là gì? Đặc điểm và quy trình sản xuất

Ống thép đúc (hay còn gọi là ống thép liền mạch) là loại ống thép không mối hàn được sản xuất thông qua quá trình đúc phôi, trong đó phôi thép được nung nóng chảy ở nhiệt độ cao, được đổ vào khuôn, và tạo thành hình dạng ống không có mối hàn, không có vết hở. Nhờ quy trình này, ống thép đúc còn được gọi là ống thép liền mạch, có khả năng chịu áp lực và va đập tốt hơn so với ống thép hàn thông thường.

Đặc điểm nổi bật của ống thép đúc:

• Kết cấu liền mạch: không có mối hàn nên độ kín khít cao, đảm bảo an toàn cho các hệ thống dẫn dầu khí, dẫn hơi, áp suất cao.

• Chịu lực vượt trội: bề mặt ống đồng đều, ít bị rò rỉ, nứt gãy khi làm việc trong môi trường khắc nghiệt.

• Độ bền cơ học cao: thích hợp sử dụng trong công trình công nghiệp nặng, cơ khí chế tạo, lò hơi, đường ống dẫn dầu, khí đốt, hóa chất.

• Đa dạng tiêu chuẩn: sản phẩm được sản xuất theo nhiều tiêu chuẩn quốc tế như ASTM, API 5L, JIS, DIN… đáp ứng yêu cầu kỹ thuật khác nhau.

Quá trình đúc thường được sử dụng để tạo ra các ống thép có kích thước lớn và độ bền cao, phù hợp với những ứng dụng, công trình đòi hỏi khả năng chịu lực, chịu nhiệt và áp suất tốt. Thích hợp cho môi trường khắc nghiệt.

Quy trình sản xuất ống thép đúc gồm các bước cơ bản:

1. Chuẩn bị phôi thép: chọn thép chất lượng cao, thường ở dạng thanh tròn đặc.

2. Nung nóng phôi: đưa vào lò nung ở nhiệt độ từ 1200°C – 1300°C.

3. Ép xuyên hoặc cán: dùng trục ép hoặc con lăn tạo lỗ xuyên tâm, sau đó cán để định hình ống.

4. Gia công hoàn thiện: kéo nguội, tiện, kiểm tra khuyết tật, xử lý nhiệt và phủ bảo vệ bề mặt.

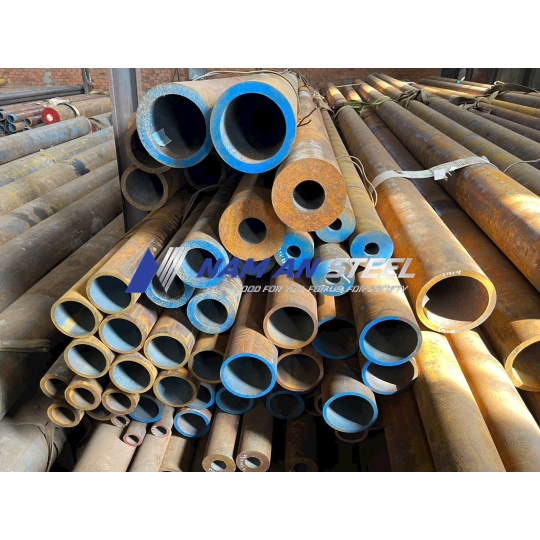

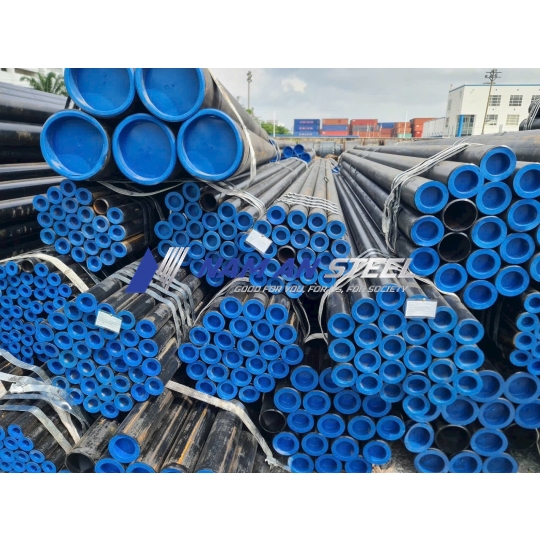

Ống thép đúc

Sau đây là thông tin chi tiết về THÉP ỐNG ĐÚC – Bảng giá– Quy cách – Ứng Dụng

Chúng tôi phân phối đầy đủ quy cách ống thép đúc DN6, DN8, DN10, DN15, DN20, DN 25, DN 32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600…

Chất liệu: Ống thép đúc hàn đen, Ống thép đúc xi mạ kẽm, Ống thép đúc mạ kẽm nhúng nóng…

Độ dày ly: 1,24mm – 59,54mm (theo tiêu chuẩn quốc tế SCH)

Tiêu chuẩn thép: đáp ứng đầy đủ các tiêu chuẩn

• ASTM: A53, A106,  A192

• API: 5L, X42, X52, X56, X46, X60, X65, X70, X80, A213-T91, A213-T22, A213-T23, A210-C, S235, S275, S355, A333, A335, CT3, CT45, CT50,

• GOST, JIS, DIN, ANSI, EN…

Đầu ống: Vát phẳng hoặc vát mép…

Ống thép đúc hiện nay chỉ có hàng nhập khẩu từ Trung Quốc, Hàn Quốc, Châu Âu, Thái Lan, Nhật Bản, Nga… Đặc biệt tại Thép Nam An , tất cả các loại ống thép đúc nhập khẩu chính ngạch Trung Quốc đang thịnh hành, có giá tốt nhất và giao hàng nhanh nhất

Thép Nam An phân phối ống thép đúc giá tốt nhất

Bảng Giá Ống Thép Đúc Mới Cập nhật

• Sau đây là bảng giá ống thép đúc với các tên mã DN15, DN20, DN 25, DN 32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600…

• Tương ứng với quy đổi Ống đúc kích thước phi 10, phi 12, phi 16, phi 21, phi 27, phi 34, phi 42, phi 49, phi 60, phi 76, phi 90, phi 114, phi 141, phi 168, phi 219, phi 273, phi 325, phi 355, phi 406, phi 457, phi 508, phi 559, phi 610

Giá ống thép đúc đang tăng cao từng ngày do giá nguyên vật liệu sản xuất tăng cao cũng như việc siết chặt các quy chế về nhập khẩu ống thép…

Vậy nên việc mua sớm cũng là cách tối ưu chi phí nhất trong tình hình hiện tại.

Nếu bạn đang tìm kiếm ống thép đúc, dòng Ống Thép Đúc Nhập Khẩu Trung Quốc là lựa chọn đáng cân nhắc. Sản phẩm này hiện được nhiều nhà thầu trong nước tin tưởng sử dụng nhờ vào ưu điểm chất lượng tốt và giá cả rẻ hơn các thương hiệu khác trong cùng phân khúc.

STT	Tên gọi ống thép đúc	Quy cách Đường kính(mm) x Độ dày(mm)	Tiêu chuẩn độ dày	Trọng Lượng (kg/m)	Giá (vnđ/kg)
1	Ống thép đúc phi 10 (DN6)	10,3 x 1,24	SCH10/SCH10S	0,28	19.000 – 33.000
2		10,3 x 2,77	SCH30	0,51	19.000 – 33.000
3		10,3 x 3,18	SCH40	0,56	19.000 – 33.000
4		10,3 x 3,91	SCH.STD	0,62	19.000 – 33.000
5		10,3 x 5,54	SCH80	0,65	19.000 – 33.000
6		10,3 x 6,36	SCH.XS	0,62	19.000 – 33.000
7	Ống thép đúc phi 12 (DN8)	13,7 x 1,65	SCH10/SCH10S	0,49	19.000 – 33.000
8		13,7 x 1,85	SCH30	0,54	19.000 – 33.000
9		13,7 x 2,24	SCH40	0,63	19.000 – 33.000
10		13,7 x 2,24	SCH.STD	0,63	19.000 – 33.000
11		13,7 x 3,02	SCH80	0,80	19.000 – 33.000
12		13,7 x 3,02	SCH.XS	0,80	19.000 – 33.000
13	Ống thép đúc phi 16 (DN10)	17,1 x 1,65	SCH10/SCH10S	0,63	19.000 – 33.000
14		17,1 x 1,85	SCH30	0,70	19.000 – 33.000
15		17,1 x 2,31	SCH40	0,84	19.000 – 33.000
16		17,1 x 2,31	SCH.STD	0,84	19.000 – 33.000
17		17,1 x 3,2	SCH80	1,10	19.000 – 33.000
18		17,1 x 3,2	SCH.XS	1,10	19.000 – 33.000
19	Ống thép đúc phi 21 (DN15)	21,3 x 2,11	SCH10/SCH10S	1,00	19.000 – 33.000
20		21,3 x 2,44	SCH30	1,13	19.000 – 33.000
21		21,3 x 2,77	SCH40	1,27	19.000 – 33.000
22		21,3 x 2,77	SCH.STD	1,27	19.000 – 33.000
23		21,3 x 3,73	SCH80	1,62	19.000 – 33.000
24		21,3 x 3,73	SCH.XS	1,62	19.000 – 33.000
25		21,3 x 4,78	SCH160	1,95	20.000 – 35.000
26		21,3 x 7,47	SCH.XXS	2,55	20.000 – 35.000
27	Ống thép đúc phi 27 (DN20)	26,7 x 1,65	SCH5/SCH5S	1,02	19.000 – 33.000
28		26,7 x 2,1	SCH10/SCH10S	1,27	19.000 – 33.000
29		26,7 x 2,87	SCH40	1,69	19.000 – 33.000
30		26,7 x 3,91	SCH80	2,20	20.000 – 35.000
31		26,7 x 7,8	SCH.XXS	3,64	20.000 – 35.000
32	Ống thép đúc phi 34 (DN25)	33,4 x 1,65	SCH5	1,29	20.000 – 26.000
33		33,4 x 2,77	SCH10/SCH10S	2,09	20.000 – 26.000
34		33,4 x 3,34	SCH40	2,48	20.000 – 26.000
35		33,4 x 4,55	SCH80	3,24	20.000 – 26.000
36		33,4 x 9,1	SCH.XXS	5,45	20.000 – 26.000
37	Ống thép đúc phi 42 (DN32)	42,2 x 1,65	SCH5/SCH5S	1,65	18.000 – 24.000
38		42,2 x 2,77	SCH10	2,69	18.000 – 24.000
39		42,2 x 2,97	SCH30	2,87	18.000 – 24.000
40		42,2 x 3,56	SCH40	3,39	18.000 – 24.000
41		42,2 x 4,8	SCH80	4,43	18.000 – 24.000
42		42,2 x 6,35	SCH160	5,61	18.000 – 24.000
43		42,2 x 9,7	SCH.XXS	7,77	18.000 – 24.000
44	Ống thép đúc phi 49 (DN40)	48,3 x 1,65	SCH5/SCH5S	1,90	18.000 – 24.000
45		48,3 x 2,77	SCH10/SCH10S	3,11	18.000 – 24.000
46		48,3 x 3,2	SCH30	3,56	18.000 – 24.000
47		48,3 x 3,68	SCH40	4,05	18.000 – 24.000
48		48,3 x 5,08	SCH80	5,41	18.000 – 24.000
49		48,3 x 7,14	SCH160	7,25	18.000 – 24.000
50		48,3 x 10,15	SCH.XXS	9,55	18.000 – 24.000
51	Ống thép đúc phi 60 (DN50)	60,3 x 1,65	SCH5/SCH5S	2,39	18.000 – 24.000
52		60,3 x 2,77	SCH10	3,93	18.000 – 24.000
53		60,3 x 3,18	SCH30	4,48	18.000 – 24.000
54		60,3 x 3,91	SCH40	5,44	18.000 – 24.000
55		60,3 x 5,54	SCH80	7,48	18.000 – 24.000
56		60,3 x 6,35	SCH120	8,45	18.000 – 24.000
57		60,3 x 11,07	SCH.XXS	13,44	18.000 – 24.000
58	Ống thép đúc phi 73 (DN65)	73 x 2,1	SCH6	3,67	18.000 – 24.000
59		73 x 3,05	SCH10/SCH10S	5,26	18.000 – 24.000
60		73 x 4,78	SCH30	8,04	18.000 – 24.000
61		73 x 5,16	SCH40	8,63	18.000 – 24.000
62		73 x 7,01	SCH80	11,41	20.000 – 25.000
63		73 x 7,6	SCH120	12,26	18.000 – 24.000
64		73 x 14,02	SCH.XXS	20,39	18.000 – 24.000
65	Ống thép đúc phi 76 (DN65)	75,6 x 2,1	SCH5/SCH5S	3,81	18.000 – 24.000
66		75,6 x 3,05	SCH10/SCH10S	5,46	18.000 – 24.000
67		75,6 x 4,78	SCH30	8,35	18.000 – 24.000
68		75,6 x 5,16	SCH40	8,96	18.000 – 24.000
69		75,6 x 7,01	SCH80	11,86	18.000 – 24.000
70		75,6 x 7,6	SCH120	12,74	18.000 – 24.000
71		75,6 x 14,2	SCH.XXS	21,50	18.000 – 24.000
72	Ống thép đúc phi 90 (DN80)	88,9 x 2,11	SCH5/SCH5S	4,52	18.000 – 24.000
73		88,9 x 3,05	SCH10/SCH10S	6,46	18.000 – 24.000
74		88,9 x 4	SCH30	8,37	20.000 – 25.000
75		88,9 x 5,49	SCH40/40S/STD	11,29	18.000 – 24.000
76		88,9 x 7,62	SCH80/80S/XS	15,27	18.000 – 24.000
77		88,9 x 11,13	SCH160	21,35	18.000 – 24.000
78		88,9 x 15,24	SCH.XXS	27,68	18.000 – 24.000
79	Ống thép đúc phi 102 (DN90)	101,6 x 2,11	SCH5/SCH5S	5,18	18.000 – 24.000
80		101,6 x 3,05	SCH10/SCH10S	7,41	18.000 – 24.000
81		101,6 x 4,48	SCH30	10,73	18.000 – 24.000
82		101,6 x 5,74	SCH40	13,57	18.000 – 24.000
83		101,6 x 8,08	SCH80	18,63	18.000 – 24.000
84		101,6 x 16,15	SCH.XXS	34,03	18.000 – 24.000
85	Ống thép đúc phi 114 (DN100)	114,3 x 2,11	SCH5/SCH5S	5,84	20.000 – 25.000
86		114,3 x 3,05	SCH10/SCH10S	8,37	20.000 – 25.000
87		114,3 x 4,78	SCH30	12,91	20.000 – 25.000
88		114,3 x 6,02	SCH40	16,07	20.000 – 25.000
89		114,3 x 8,56	SCH80	22,32	18.000 – 24.000
90		114,3 x 11,3	SCH120	28,70	18.000 – 24.000
91		114,3 x 13,49	SCH160	33,54	18.000 – 24.000
92		114,3 x 17,12	SCH.XXS	41,03	18.000 – 24.000
93		141,3 x 2,77	SCH5	9,46	18.000 – 24.000
94		141,3 x 3,4	SCH10/SCH10S	11,56	20.000 – 25.000
95		141,3 x 6,55	SCH40	21,77	18.000 – 24.000
96		141,3 x 9,53	SCH80	30,97	18.000 – 24.000
97		141,3 x 12,7	SCH120	40,28	18.000 – 24.000
98		141,3 x 15,88	SCH160	49,11	18.000 – 24.000
99		141,3 x 19,05	SCH.XXS	57,43	18.000 – 24.000
100	Ống thép đúc phi 168 (DN150)	168,3 x 2,77	SCH5/SCH5S	11,31	20.000 – 25.002
101		168,3 x 3,4	SCH10/SCH10S	13,83	18.000 – 23.002
102		168,3 x 4,78		19,27	20.000 – 25.001
103		168,3 x 5,16		20,76	18.000 – 23.001
104		168,3 x 6,35		25,36	20.000 – 25.000
105		168,3 x 7,11	SCH40	28,26	18.000 – 23.000
106		168,3 x 10,97	SCH80	42,56	18.000 – 23.000
107		168,3 x 14,27	SCH120	54,20	18.000 – 23.000
108		168,3 x 18,26	SCH160	67,56	18.000 – 23.000
109		168,3 x 21,95	SCH.XXS	79,22	18.000 – 23.000
110	Ống thép đúc phi 219 (DN200)	219,1 x 2,77	SCH5/SCH5S	14,78	18.000 – 23.000
111		219,1 x 3,76	SCH10/SCH10S	19,97	18.000 – 23.000
112		219,1 x 6,35	SCH20	33,31	18.000 – 23.000
113		219,1 x 7,04	SCH30	36,81	18.000 – 23.000
114		219,1 x 8,18	SCH40	42,55	18.000 – 23.000
115		219,1 x 10,31	SCH60	53,08	18.000 – 23.000
116		219,1 x 12,7	SCH80	64,64	18.000 – 23.000
117		219,1 x 15,09	SCH100	75,92	18.000 – 23.000
118		219,1 x 18,26	SCH120	90,44	18.000 – 23.000
119		219,1 x 20,62	SCH140	100,92	18.000 – 23.000
120		219,1 x 23,01	SCH160	111,27	18.000 – 23.000
121		219,1 x 22,23	SCH.XXS	107,92	18.000 – 23.000
122	Ống thép đúc phi 273 (DN250)	273,1 x 3,4	SCH5/SCH5S	22,61	18.000 – 23.000
123		273,1 x 4,19	SCH10/SCH10S	27,79	18.000 – 23.000
124		273,1 x 6,35	SCH20	41,77	18.000 – 23.000
125		273,1 x 7,8	SCH30	51,03	18.000 – 23.000
126		273,1 x 9,27	SCH40	60,31	18.000 – 23.000
127		273,1 x 12,7	SCH60	81,55	18.000 – 23.000
128		273,1 x 15,09	SCH80	96,01	18.000 – 23.000
129		273,1 x 18,26	SCH100	114,75	18.000 – 23.000
130		273,1 x 21,44	SCH120	133,06	18.000 – 23.000
131		273,1 x 25,4	SCH140	155,15	18.000 – 23.000
132		273,1 x 28,58	SCH160	172,33	18.000 – 23.000
133		273,1 x 25,4	SCH.XXS	155,15	18.000 – 23.000
134	Ống thép đúc phi 325 (DN300)	323,9 x 4,2	SCH5/SCH5S	33,11	18.000 – 23.000
135		323,9 x 4,57	SCH10/SCH10S	35,99	18.000 – 23.000
136		323,9 x 6,35	SCH20	49,73	18.000 – 23.000
137		323,9 x 8,38	SCH30	65,20	18.000 – 23.000
138		323,9 x 9,53	SCH40S/STD	73,88	18.000 – 23.000
139		323,9 x 10,31	SCH40	79,73	18.000 – 23.000
140		323,9 x 12,7	SCH80S/XS	97,46	18.000 – 23.000
141		323,9 x 14,27	SCH60	108,96	18.000 – 23.000
142		323,9 x 17,48	SCH80	132,08	18.000 – 23.000
143		323,9 x 21,44	SCH100	159,91	18.000 – 23.000
144		323,9 x 25,4	SCH120	186,97	18.000 – 23.000
145		323,9 x 28,6	SCH140	208,27	18.000 – 23.000
146		323,9 x 33,32	SCH160	238,76	18.000 – 23.000
147		323,9 x 25,4	SCH.XXS	186,97	18.000 – 23.000
148	Ống thép đúc phi 355 (DN350)	355,6 x 3,96	SCH5/SCH5S	34,34	18.000 – 23.000
149		355,6 x 4,78	SCH10S	41,35	18.000 – 23.000
150		355,6 x 6,35	SCH10	54,69	18.000 – 23.000
151		355,6 x 7,92	SCH20	67,90	18.000 – 23.000
152		355,6 x 9,53	SCH30	81,33	18.000 – 23.000
153		355,6 x 11,13	SCH40	94,55	18.000 – 23.000
154		355,6 x 15,09	SCH60	126,71	18.000 – 23.000
155		355,6 x 12,7	SCH80S/XS	107,39	18.000 – 23.000
156		355,6 x 19,05	SCH80	158,10	18.000 – 23.000
157		355,6 x 23,83	SCH100	194,96	18.000 – 23.000
158		355,6 x 27,79	SCH120	224,65	18.000 – 23.000
159		355,6 x 31,75	SCH140	253,56	18.000 – 23.000
160		355,6 x 35,71	SCH160	281,70	18.000 – 23.000
161	Ống thép đúc phi 406 (DN400)	406,4 x 4,19	SCH5/SCH5S	41,56	18.000 – 24.000
162		406,4 x 4,78	SCH10S	47,34	18.000 – 24.000
163		406,4 x 6,35	SCH10	62,64	18.000 – 24.000
164		406,4 x 7,92	SCH20	77,83	18.000 – 24.000
165		406,4 x 9,53	SCH30/STD	93,27	18.000 – 24.000
166		406,4 x 9,53	SCH40S	93,27	18.000 – 24.000
167		406,4 x 12,7	SCH40/XS	123,30	18.000 – 24.001
168		406,4 x 16,66	SCH60	160,12	18.000 – 24.000
169		406,4 x 21,44	SCH80	203,53	18.000 – 24.000
170		406,4 x 26,19	SCH100	245,56	18.000 – 24.000
171		406,4 x 30,96	SCH120	286,64	18.000 – 24.000
172		406,4 x 36,53	SCH140	333,19	18.000 – 24.000
173		406,4 x 40,49	SCH160	365,36	18.000 – 24.000
174	Ống thép đúc phi 457 (DN450)	457,2 x 4,2	SCH5/SCH5S	46,92	18.000 – 24.000
175		457,2 x 4,78	SCH10s	53,33	18.000 – 24.000
176		457,2 x 6,35	SCH10	70,60	18.000 – 24.000
177		457,2 x 7,92	SCH20	87,75	18.000 – 24.000
178		457,2 x 11,13	SCH30	122,43	18.000 – 24.000
179		457,2 x 9,53	SCH40S/STD	105,21	18.000 – 24.000
180		457,2 x 14,27	SCH40	155,87	18.000 – 24.000
181		457,2 x 19,05	SCH60	205,83	18.000 – 24.000
182		457,2 x 12,7	SCH80/XS	139,21	18.000 – 24.000
183		457,2 x 23,88	SCH80	255,17	18.000 – 24.000
184		457,2 x 29,36	SCH100	309,76	18.000 – 24.000
185		457,2 x 34,93	SCH120	363,73	18.000 – 24.000
186		457,2 x 39,67	SCH140	408,45	18.000 – 24.000
187		457,2 x 45,24	SCH160	459,59	18.000 – 24.000
188	Ống thép đúc phi 508 (DN500)	508 x 4,78	SCH5/SCH5S	59,32	18.000 – 24.000
189		508 x 5,54	SCH10S	68,64	18.000 – 24.000
190		508 x 6,35	SCH10	78,55	18.000 – 24.000
191		508 x 9,53	SCH20	117,15	18.000 – 24.000
192		508 x 12,7	SCH30	155,12	18.000 – 24.000
193		508 x 9,53	SCH40S/STD	117,15	18.000 – 24.000
194		508 x 15,09	SCH40	183,42	18.000 – 24.000
195		508 x 20,62	SCH60	247,83	18.000 – 24.000
196		508 x 12,7	SCH80S/XS	155,12	18.000 – 24.000
197		508 x 26,19	SCH80	311,17	18.000 – 24.000
198		508 x 32,54	SCH100	381,53	18.000 – 24.000
199		508 x 38,1	SCH120	441,49	18.000 – 24.000
200		508 x 44,45	SCH140	508,11	18.000 – 24.000
201		508 x 50,01	SCH160	564,81	18.000 – 24.000
202	Ống thép đúc phi 559 (DN550)	558,8 x 4,78	SCH5/SCH5S	65,30	18.000 – 24.000
203		558,8 x 5,54	SCH10S	75,58	18.000 – 24.000
204		558,8 x 6,53	SCH10	88,93	18.000 – 24.000
205		558,8 x 9,53	SCH20/STD	129,08	18.000 – 24.000
206		558,8 x 12,7	SCH30/XS	171,03	18.000 – 24.000
207		558,8 x 22,23	SCH60	294,14	18.000 – 24.000
208		558,8 x 28,58	SCH80	373,69	18.000 – 24.000
209		558,8 x 34,93	SCH100	451,25	18.000 – 24.000
210		558,8 x 41,28	SCH120	526,82	18.000 – 24.000
211		558,8 x 47,63	SCH140	600,40	18.000 – 24.000
212		558,8 x 53,98	SCH160	671,99	18.000 – 24.000
213	Ống thép đúc phi 610 (DN600)	609,6 x 4,78	SCH5/SCH5S	71,29	18.000 – 24.000
214		609,6 x 5,54	SCH10S	82,52	18.000 – 24.000
215		609,6 x 6,35	SCH10	94,46	18.000 – 24.000
216		609,6 x 9,53	SCH20/SCH40S/STD	141,02	18.000 – 24.000
217		609,6 x 12,7	SCH80S/XS	186,94	18.000 – 24.000
218		609,6 x 14,27	SCH30	209,50	18.000 – 24.000
219		609,6 x 17,48	SCH40	255,24	18.000 – 24.000
220		609,6 x 24,61	SCH60	355,02	18.000 – 24.000
221		609,6 x 30,96	SCH80	441,78	18.000 – 24.000
222		609,6 x 38,39	SCH100	540,76	18.000 – 24.000
223		609,6 x 46,02	SCH120	639,58	18.000 – 24.000
224		609,6 x 52,37	SCH140	719,63	18.000 – 24.000
225		609,6 x 59,54	SCH160	807,63	18.000 – 24.000

Xem thêm

*Lưu ý bảng giá: đã có VAT và chỉ mang giá trị tham khảo, để cập nhật giá ống đúc tốt nhất. Vui lòng liên hệ với chúng tôi theo Hotline: 0909797100

ống thép đúc



Mời tải về bảng báo giá, quy cách, trọng lượng Ống Thép Đúc đang phân phối tại Công Ty Thép Nam An.

Để được tư vấn và báo giá chính xác. Vui lòng liên hệ Hotline 0909797100

Bảng quy đổi kích thước Thép Ống Đúc

Việc quy ước kích thước ống hiện nay, mỗi quốc gia và tổ chức khác nhau đều có cách đặt đơn vị và cách gọi khác nhau để quy ước size ống như: inch, DN, OD, D… Để thuận tiện cho việc chọn lựa size ống phù hợp, chúng tôi xin gửi các bạn bảng quy đổi kích thước ống đúc:

Kích thước tiêu chuẩn		OD (Đường kính ống)
DN (mm)	Inches (NPS) (“)	D (Phi) mm	OD (mm)
DN 10	3/8″	~ Ø 17 mm	17mm
DN 15	1/2″	~ Ø 21 mm	21.2 mm
DN 20	3/4″	~ Ø 27 mm	26.7 mm
DN 25	1″	~ Ø 34 mm	33.5 mm
DN 32	1 1/4″	~ Ø 42 mm	42.2 mm
DN 40	1 1/2″	~ Ø 49 mm	48.1 mm
DN 50	2″	~ Ø 60 mm	59.9 mm
DN 65	2 1/2″	~ Ø 73 mm	75.6mm
DN 80	3″	~ Ø 89 mm	88.3mm
DN 100	4″	~ Ø 114 mm	113.5 mm
DN 125	5″	~ Ø 141 mm	141.3 mm
DN 150	6″	~ Ø 168 mm	168.3 mm
DN 200	8″	~ Ø 219 mm	219.1 mm
DN 250	10″	~ Ø 273 mm	273 mm
DN 300	12″	~ Ø 324 mm	323.8 mm
DN 350	14″	~ Ø 356 mm	355.6 mm
DN 400	16″	~ Ø 406 mm	406.4 mm
DN 450	18″	~ Ø 457 mm	457.2 mm
DN 500	20″	~ Ø 508 mm	508 mm
DN 600	24″	~ Ø 610 mm	609.6 mm

> xem thêm chi tiết bảng quy đổi kích thước ống thép

ống thép đúc

Bảng tra quy cách ống thép đúc theo độ dày SCH (Schedules)

bảng quy cách ống thép đúc

Bảng quy cách từng loại ống thép đúc theo tiêu chuẩn SCH

Dưới đây là quy cách ống thép đúc theo từng đường kính ống và độ dày thành ống cũng như các tiêu chuẩn về độ dày SCH.

>>> SCH nghĩa là tiêu chuẩn về độ dày của thành ống, có thể xem chi tiết hơn về tiêu chuẩn SCH tại đây

Quy cách thép ống đúc DN6

Thép ống đúc	Đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN6	10.3	1.24	SCH10	0.28
DN6	10.3	2.77	SCH30	0.32
DN6	10.3	3.18	SCH40	0.37
DN6	10.3	3.91	SCH.STD	0.37
DN6	10.3	5.54	SCH80	0.47
DN6	10.3	6.35	SCH.XS	0.47

Quy cách thép ống đúc DN8

Định danh	Đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN8	13.7	1.65	SCH10	0.49
DN8	13.7	1.85	SCH30	0.54
DN8	13.7	2.24	SCH40	0.63
DN8	13.7	2.24	SCH.STD	0.63
DN8	13.7	3.02	SCH80	0.80
DN8	13.7	3.02	SCH.XS	0.80

 Quy cách thép ống đúc DN10

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN10	17	3/8”	17.1	1.65	SCH10	0.63
DN10	17	3/8”	17.1	1.85	SCH30	0.70
DN10	17	3/8”	17.1	2.31	SCH40	0.84
DN10	17	3/8”	17.1	2.31	SCH.STD	0.84
DN10	17	3/8”	17.1	3.20	SCH80	1.00
DN10	17	3/8”	17.1	3.20	SCH.XS	1.00

 Quy cách ống đúc DN15

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN15	21	½”	21.3	2.11	SCH10	1.00
DN15	21	½”	21.3	2.41	SCH30	1.12
DN15	21	½”	21.3	2.77	SCH40	1.27
DN15	21	½”	21.3	2.77	SCH.STD	1.27
DN15	21	½”	21.3	3.73	SCH80	1.62
DN15	21	½”	21.3	3.73	SCH.XS	1.62
DN15	21	½”	21.3	4.78	160	1.95
DN15	21	½”	21.3	7.47	SCH.XXS	2.55

 Quy cách ống đúc DN20

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN20	27	¾”	26.7	1.65	SCH5	1.02
DN20	27	¾”	26.7	2.10	SCH10	1.27
DN20	27	¾”	26.7	2.87	SCH40	1.69
DN20	27	¾”	26.7	3,91	SCH80	2.20
DN20	27	¾”	26.7	7.80	SCH.XXS	3.63

 Quy cách ống thép đúc DN25

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN25	34	1”	33.4	1.65	SCH5	1.29
DN25	34	1”	33.4	2.77	SCH10	2.09
DN25	34	1”	33.4	3.34	SCH40	2.47
DN25	34	1”	33.4	4.55	SCH80	3.24
DN25	34	1”	33.4	9.10	SCH.XXS	5.45

 Quy cách ống đúc DN32

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN32	42	1¼”	42.2	1.65	SCH5	1.65
DN32	42	1¼”	42.2	2.77	SCH10	2.69
DN32	42	1¼”	42.2	2.97	SCH30	2.87
DN32	42	1¼”	42.2	3.56	SCH40	3.39
DN32	42	1¼”	42.2	4.80	SCH80	4.42
DN32	42	1¼”	42.2	9.70	SCH.XXS	7.77

 Quy cách ống thép đúc DN40

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN40	49	1½”	48.3	1.65	SCH5	1.90
DN40	49	1½”	48.3	2.77	SCH10	3.11
DN40	49	1½”	48.3	3.20	SCH30	3.56
DN40	49	1½”	48.3	3.68	SCH40	4.05
DN40	49	1½”	48.3	5.08	SCH80	5.41
DN40	49	1½”	48.3	10.1	SCH.XXS	9.51

 Quy cách ống thép đúc DN50

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN50	60	2”	60,3	1,65	SCH5	2,39
DN50	60	2”	60,3	2,77	SCH10	3,93
DN50	60	2”	60,3	3,18	SCH30	4,48
DN50	60	2”	60,3	3,91	SCH40	5,43
DN50	60	2”	60,3	5,54	SCH80	7,48
DN50	60	2”	60,3	6,35	SCH120	8,44
DN50	60	2”	60,3	11,07	XXS	13,43

 Quy cách ống đúc DN65

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN65	73	2½”	73	2,10	SCH5	3,67
DN65	73	2½”	73	3,05	SCH10	5,26
DN65	73	2½”	73	4,78	SCH30	8,04
DN65	73	2½”	73	5,16	SCH40	8,63
DN65	73	2½”	73	7,01	SCH80	11,40
DN65	73	2½”	73	7,60	SCH120	12,25
DN65	73	2½”	73	14,02	XXS	20,38

 Quy cách ống đúc DN65

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN65	76	2½”	75.6	2,10	SCH5	3,83
DN65	76	2½”	75.6	3,05	SCH10	5,48
DN65	76	2½”	75.6	4,78	SCH30	8,39
DN65	76	2½”	75.6	5,16	SCH40	9,01
DN65	76	2½”	75.6	7,01	SCH80	11,92
DN65	76	2½”	75.6	7,60	SCH120	12,81
DN65	76	2½”	75.6	14,02	XXS	21,42

 Quy cách ống thép đúc DN80

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN80	90	3”	88,3	2,11	SCH5	4,51
DN80	90	3”	88,3	3,05	SCH10	6,45
DN80	90	3”	88,3	4,78	SCH30	9,91
DN80	90	3”	88,3	5,50	SCH40	11,31
DN80	90	3”	88,3	7,60	SCH80	15,23
DN80	90	3”	88,3	8,90	SCH120	17,55
DN80	90	3”	88,3	15,2	XXS	27,61

 Quy cách ống thép đúc DN90

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN90	102	3½”	101,6	2,11	SCH5	5,17
DN90	102	3½”	101,6	3,05	SCH10	7,41
DN90	102	3½”	101,6	4,78	SCH30	11,41
DN90	102	3½”	101,6	5,74	SCH40	13,56
DN90	102	3½”	101,6	8,10	SCH80	18,67
DN90	102	3½”	101,6	16,20	XXS	34,10

 Quy cách ống thép đúc DN100

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN100	114	4”	113.5	2,11	SCH5	5,83
DN100	114	4”	113.5	3,05	SCH10	8,36
DN100	114	4”	113.5	4,78	SCH30	12,90
DN100	114	4”	113.5	6,02	SCH40	16,07
DN100	114	4”	113.5	7,14	SCH60	18,86
DN100	114	4”	113.5	8,56	SCH80	22,31
DN100	114	4”	113.5	11,10	SCH120	28,24
DN100	114	4”	113.5	13,50	SCH160	33,54

 Quy cách ống thép đúc DN120

Định danh	đường kính (d)	Độ dày (mm)	TIÊU CHUẨN ĐỘ DÀY (SCH)	Trọng lượng (kg/m)
DN120	127	6,3	SCH40	18,74
DN120	127	9	SCH80	26,18

 Quy cách ống thép đúc DN125

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN125	141	5”	141,3	2,77	SCH5	9,46
DN125	141	5”	141,3	3,4	SCH10	11,56
DN125	141	5”	141,3	6,55	SCH40	21,76
DN125	141	5”	141,3	9,53	SCH80	30,95
DN125	141	5”	141,3	14,3	SCH120	44,77
DN125	141	5”	141,3	18,3	SCH160	55,48

 Quy cách ống thép đúc DN150

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN150	168	6”	168,3	2,78	SCH5	11,34
DN150	168	6”	168,3	3,4	SCH10	13,82
DN150	168	6”	168,3	4,78		19,27
DN150	168	6”	168,3	5,16		20,75
DN150	168	6”	168,3	6,35		25,35
DN150	168	6”	168,3	7,11	SCH40	28,25
DN150	168	6”	168,3	11	SCH80	42,65
DN150	168	6”	168,3	14,3	SCH120	54,28
DN150	168	6”	168,3	18,3	SCH160	67,66

 Quy cách ống thép đúc DN200

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN200	219	8”	219,1	2,769	SCH5	14,77
DN200	219	8”	219,1	3,76	SCH10	19,96
DN200	219	8”	219,1	6,35	SCH20	33,30
DN200	219	8”	219,1	7,04	SCH30	36,80
DN200	219	8”	219,1	8,18	SCH40	42,53
DN200	219	8”	219,1	10,31	SCH60	53,06
DN200	219	8”	219,1	12,7	SCH80	64,61
DN200	219	8”	219,1	15,1	SCH100	75,93
DN200	219	8”	219,1	18,2	SCH120	90,13
DN200	219	8”	219,1	20,6	SCH140	100,79
DN200	219	8”	219,1	23	SCH160	111,17

 Quy cách ống thép đúc DN250

Tên	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN250	273	10”	273,1	3,4	SCH5	22,60
DN250	273	10”	273,1	4,2	SCH10	27,84
DN250	273	10”	273,1	6,35	SCH20	41,75
DN250	273	10”	273,1	7,8	SCH30	51,01
DN250	273	10”	273,1	9,27	SCH40	60,28
DN250	273	10”	273,1	12,7	SCH60	81,52
DN250	273	10”	273,1	15,1	SCH80	96,03
DN250	273	10”	273,1	18,3	SCH100	114,93
DN250	273	10”	273,1	21,4	SCH120	132,77
DN250	273	10”	273,1	25,4	SCH140	155,08
DN250	273	10”	273,1	28,6	SCH160	172,36

 Quy cách ống thép đúc DN300

Định danh	đường kính D (mm)	inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN300	324	12”	323,9	4,2	SCH5	33,10
DN300	324	12”	323,9	4,57	SCH10	35,97
DN300	324	12”	323,9	6,35	SCH20	49,70
DN300	324	12”	323,9	8,38	SCH30	65,17
DN300	324	12”	323,9	10,31	SCH40	79,69
DN300	324	12”	323,9	12,7	SCH60	97,42
DN300	324	12”	323,9	17,45	SCH80	131,81
DN300	324	12”	323,9	21,4	SCH100	159,57
DN300	324	12”	323,9	25,4	SCH120	186,89
DN300	324	12”	323,9	28,6	SCH140	208,18
DN300	324	12”	323,9	33,3	SCH160	238,53

 Quy cách ống thép đúc DN350

Định danh	Đường kính D (mm)	inch	Đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN350	356	14”	355,6	3,962	SCH5s	34,34
DN350	356	14”	355,6	4,775	SCH5	41,29
DN350	356	14”	355,6	6,35	SCH10	54,67
DN350	356	14”	355,6	7,925	SCH20	67,92
DN350	356	14”	355,6	9,525	SCH30	81,25
DN350	356	14”	355,6	11,1	SCH40	94,26
DN350	356	14”	355,6	15,062	SCH60	126,43
DN350	356	14”	355,6	12,7	SCH80S	107,34
DN350	356	14”	355,6	19,05	SCH80	158,03
DN350	356	14”	355,6	23,8	SCH100	194,65
DN350	356	14”	355,6	27,762	SCH120	224,34
DN350	356	14”	355,6	31,75	SCH140	253,45
DN350	356	14”	355,6	35,712	SCH160	281,59

 Quy cách ống thép đúc DN400

Định danh	Đường kính D (mm)	Inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN400	406	16”	406,4	4,2	ACH5	41,64
DN400	406	16”	406,4	4,78	SCH10S	47,32
DN400	406	16”	406,4	6,35	SCH10	62,62
DN400	406	16”	406,4	7,93	SCH20	77,89
DN400	406	16”	406,4	9,53	SCH30	93,23
DN400	406	16”	406,4	12,7	SCH40	123,24
DN400	406	16”	406,4	16,67	SCH60	160,14
DN400	406	16”	406,4	12,7	SCH80S	123,24
DN400	406	16”	406,4	21,4	SCH80	203,08
DN400	406	16”	406,4	26,2	SCH100	245,53
DN400	406	16”	406,4	30,9	SCH120	286,00
DN400	406	16”	406,4	36,5	SCH140	332,79
DN400	406	16”	406,4	40,5	SCH160	365,27

Quy cách ống đúc DN450

Định danh	đường kính D (mm)	Inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN450	457	18”	457,2	4,2	SCH 5s	46,90
DN450	457	18”	457,2	4,2	SCH 5	46,90
DN450	457	18”	457,2	4,78	SCH 10s	53,31
DN450	457	18”	457,2	6,35	SCH 10	70,57
DN450	457	18”	457,2	7,92	SCH 20	87,71
DN450	457	18”	457,2	11,1	SCH 30	122,05
DN450	457	18”	457,2	9,53	SCH 40s	105,16
DN450	457	18”	457,2	14,3	SCH 40	156,11
DN450	457	18”	457,2	19,05	SCH 60	205,74
DN450	457	18”	457,2	12,7	SCH 80s	139,15
DN450	457	18”	457,2	23,8	SCH 80	254,25
DN450	457	18”	457,2	29,4	SCH 100	310,02
DN450	457	18”	457,2	34,93	SCH 120	363,57
DN450	457	18”	457,2	39,7	SCH 140	408,55
DN450	457	18”	457,2	45,24	SCH 160	459,39

 Quy cách ống đúc DN500

Định danh	đường kính (D)	Inch	đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN500	508	20”	508	4,78	SCH 5s	59,29
DN500	508	20”	508	4,78	SCH 5	59,29
DN500	508	20”	508	5,54	SCH 10s	68,61
DN500	508	20”	508	6,35	SCH 10	78,52
DN500	508	20”	508	9,53	SCH 20	117,09
DN500	508	20”	508	12,7	SCH 30	155,05
DN500	508	20”	508	9,53	SCH 40s	117,09
DN500	508	20”	508	15,1	SCH 40	183,46
DN500	508	20”	508	20,6	SCH 60	247,49
DN500	508	20”	508	12,7	SCH 80s	155,05
DN500	508	20”	508	26,2	SCH 80	311,15
DN500	508	20”	508	32,5	SCH 100	380,92
DN500	508	20”	508	38,1	SCH 120	441,30
DN500	508	20”	508	44,45	SCH 140	507,89
DN500	508	20”	508	50	SCH 160	564,46

 Quy cách ống đúc DN550

Định danh	Đường kính D (mm)	inch	Đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng
DN550	559	22”	558.8	6.35	SCH10	86.54
DN550	559	22”	558.8	9.53	SCH20	129.13
DN550	559	22”	558.8	12.7	SCH30	171.1
DN550	559	22”	558.8	9.53	STD	129.1
DN550	559	22”	558.8
DN550	559	22”	558.8	22.23	SCH60	294.3
DN550	559	22”	558.8	12.7	XS	171.1

Quy cách ống đúc DN600

Định danh	Đường kính D (mm)	inch	Đường kính OD (mm)	Độ dày (mm)	Tiêu chuẩn độ dày (SCH)	Trọng lượng (kg/m)
DN600	610	24”	609.6	5,54	SCH 5s	82,54
DN600	610	24”	609.6	5,54	SCH 5	82,54
DN600	610	24”	609.6	6,35	SCH 10s	94,48
DN600	610	24”	609.6	6,35	SCH 10	94,48
DN600	610	24”	609.6	9,53	SCH 20	141,05
DN600	610	24”	609.6	14,3	SCH 30	209,97
DN600	610	24”	609.6	9,53	SCH 40s	141,05
DN600	610	24”	609.6	17,45	SCH 40	254,87
DN600	610	24”	609.6	24,6	SCH 60	354,97
DN600	610	24”	609.6	12,7	SCH 80s	186,98
DN600	610	24”	609.6	30,9	SCH 80	441,07
DN600	610	24”	609.6	38,9	SCH 100	547,60
DN600	610	24”	609.6	46	SCH 120	639,49
DN600	610	24”	609.6	52,4	SCH 140	720,20
DN600	610	24”	609.6	59,5	SCH 160	807,37

Tiêu chuẩn ống thép đúc

Ống thép đúc được sản xuất và kiểm tra theo các tiêu chuẩn quốc tế để đảm bảo chất lượng và tính năng sử dụng.

Dưới đây là một số tiêu chuẩn phổ biến dành cho ống thép đúc.

Để tìm hiểu chi tiết hơn, vui lòng tham khảo bảng tiêu chuẩn ống thép đúc

1. Tiêu chuẩn ASTM (American Society for Testing and Materials)

• ASTM A106: Tiêu chuẩn này dành cho ống thép carbon đúc, sử dụng trong các hệ thống vận chuyển dầu, khí và các chất lỏng ở nhiệt độ và áp suất cao. Ống thép A106 có ba loại: A106 Grade A, A106 Grade B và A106 Grade C, trong đó A106 Grade B là phổ biến nhất.

• ASTM A53: Tiêu chuẩn này áp dụng cho ống thép hàn hoặc thép đúc carbon, được sử dụng trong các hệ thống đường ống, cấp thoát nước, và các ứng dụng khác có yêu cầu về khả năng chịu áp lực. Tiêu chuẩn này bao gồm hai loại ống thép: loại F (thép hàn) và loại S (thép đúc).

• ASTM A335: Áp dụng cho ống thép hợp kim cao, chủ yếu được sử dụng trong các ứng dụng công nghiệp như lò hơi, các hệ thống đường ống áp suất cao, và các môi trường nhiệt độ cao.

2. Tiêu chuẩn EN (European Norms)

• EN 10216: Đây là tiêu chuẩn châu Âu dành cho ống thép đúc dùng trong các ứng dụng công nghiệp yêu cầu về khả năng chịu nhiệt và áp suất cao, đặc biệt là trong các hệ thống lò hơi, nồi hơi, và các ứng dụng năng lượng.

• EN 10208: Tiêu chuẩn này áp dụng cho ống thép đúc dùng trong công nghiệp khí và dầu, cũng như trong các ứng dụng đường ống chịu áp lực.

3. Tiêu chuẩn JIS (Japanese Industrial Standards)

• JIS G3454: Tiêu chuẩn này áp dụng cho ống thép đúc carbon dùng trong hệ thống ống dẫn nước và khí trong công nghiệp.

• JIS G3461: Tiêu chuẩn này quy định các yêu cầu cho ống thép đúc hợp kim thấp, chủ yếu sử dụng trong các hệ thống nồi hơi và các ứng dụng nhiệt độ cao.

4. Tiêu chuẩn API (American Petroleum Institute)

• API 5L: Tiêu chuẩn API 5L áp dụng cho ống thép đúc dùng trong các hệ thống đường ống dẫn dầu và khí, với các yêu cầu về khả năng chịu áp lực, độ bền kéo và tính chống ăn mòn.

• API 5CT: Tiêu chuẩn này áp dụng cho các loại ống thép đúc dùng trong khai thác dầu khí, bao gồm các ống cọc và ống khoan.

5. Tiêu chuẩn ISO (International Organization for Standardization)

• ISO 3183: Tiêu chuẩn này áp dụng cho ống thép dùng trong hệ thống vận chuyển dầu khí và các ứng dụng liên quan. Tiêu chuẩn này bao gồm các yêu cầu về chất liệu, kích thước, và khả năng chịu áp lực của ống thép đúc.

• ISO 11960: Tiêu chuẩn này quy định các yêu cầu về ống thép đúc cho ngành công nghiệp dầu khí, bao gồm các ứng dụng khoan, giếng, và đường ống dẫn.

ống thép đúc tiêu chuẩn



Công thức tính trọng lượng ống đúc (KG)

Để tính trọng lượng ống đúc ra bao nhiêu Kg để thuận tiện trong việc tính giá, chi phí vật tư, cũng như tải trọng vận tải.

Ta có công thức tín như sau:

(OD – W) * W * 0.02466 * L

Trong đó:

• OD: đường kính ngoài của ống thép (mm)

• W: Độ dày của ống thép (mm)

• L: chiều dài ống (mm) thường là 6m

Ví dụ:
Để tính trọng lượng của ống 273.1 mm dày 6.35 mm dài 6m ta tính như sau:
(273.1 – 6.35) * 6.35 * 0.02466 * 6 = 250.623 kg/6m

Chúng tôi có bảng tính trọng lượng tự động, quý khách chỉ việc nhập quy cách, hệ thống sẽ tự động tính toán khối lượng ống đúc.

Hoặc sử dụng bảng tra cứu nhanh trọng lượng ống thép đúc

Tính trọng lượng ống thép đúc

Ống thép đúc gồm có những loại nào?

Các loại ống thép đúc phổ biến trên thị trường hiện nay gồm có

• Ống thép đúc đen hay còn gọi là Ống thép đúc Carbon

• Ống thép đúc mạ kẽm

• Ống thép đúc mạ kẽm nhúng nóng

Tìm hiểu ống thép đúc là gì?

• Ống thép đúc là dòng ống thép tròn thành phẩm được sản xuất bằng phương pháp nung tạo phôi và kéo phôi thành hình ống có cấu trúc tròn, rỗng ruột, thành ống mỏng.

• Phôi sau đó được nắn thẳng và tạo hình size theo quy cách, cuối cùng là làm sạch và đóng gói để chuẩn bị cho bước tiếp theo của quá trình.

• Có 2 phương pháp cán phôi của ống đúc là: cán nguội và cán nóng.

2 loại bề mặt của ống thép đúc

Dưới đây là phần mô tả chi tiết về 2 loại bề mặt phổ biến của ống thép đúc Trung Quốc: ống sơn phủ đen và ống trần (chưa sơn)

1. Ống thép đúc sơn phủ đen

Đặc điểm:

• Sau khi sản xuất xong, ống thép được phủ một lớp sơn dầu màu đen lên bề mặt, thường là sơn chống rỉ.

• Lớp sơn này có tác dụng bảo vệ tạm thời trong quá trình lưu kho, vận chuyển và lắp đặt.

Ưu điểm:

• Chống oxy hóa tạm thời, giúp ống không bị rỉ sét nhanh chóng khi tiếp xúc không khí ẩm.

• Bề mặt đen dễ nhận biết và phù hợp cho các hệ thống kỹ thuật có yêu cầu phân biệt ống.

• Dễ dàng gắn tem nhãn, ký hiệu nhận dạng ống cho mục đích thi công.

Ứng dụng:

• Hệ thống ống dẫn nước, dẫn khí, PCCC, dẫn dầu, dẫn hơi.

• Các công trình dân dụng và công nghiệp có điều kiện thời tiết trung bình.

2. Ống thép đúc trần chưa sơn

Đặc điểm:

• Ống sau khi đúc được để nguyên bản, không sơn phủ hoặc mạ bất kỳ lớp bảo vệ nào.

• Bề mặt có thể hơi xỉn, lộ rõ vết cán nguội hoặc cán nóng.

Ưu điểm:

• Chi phí thấp hơn do không qua xử lý bề mặt.

• Phù hợp cho đơn vị muốn tự xử lý lại bề mặt như sơn lại, mạ kẽm, nhúng kẽm nóng theo yêu cầu riêng.

• Dễ kiểm tra vật liệu thô khi cần test mẫu.

Lưu ý:

• Dễ bị rỉ sét nhanh chóng nếu lưu kho lâu hoặc để ngoài trời mà không che chắn.

• Cần bảo quản kỹ nếu chưa sử dụng ngay.

Ứng dụng:

• Gia công cơ khí, kết cấu thép nội thất.

• Các công trình có yêu cầu sơn/mạ đặc biệt hoặc sử dụng ngay trong nhà.

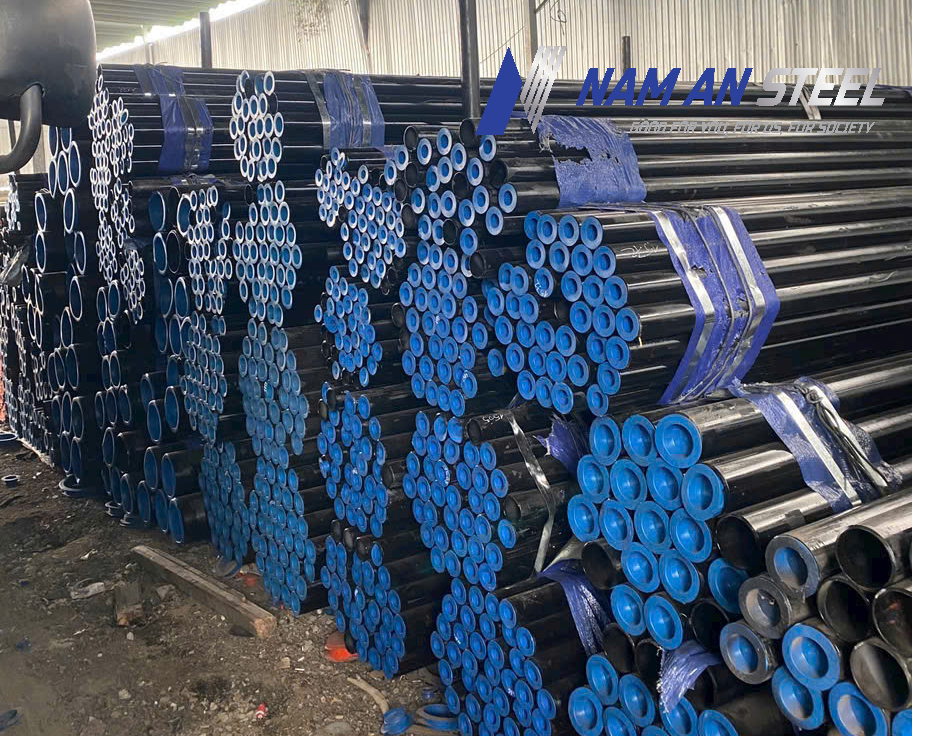

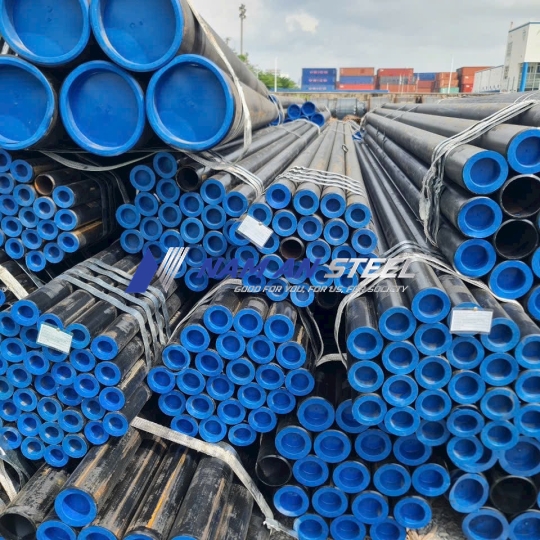

ỐNG THÉP ĐÚC nhập khẩu bởi Thép Nam An

Ưu điểm nổi trội của ống thép đúc

Với phương pháp sản xuất kéo phôi ống trực tiếp từ lò nung. Ống đúc loại bỏ được nhược điểm hở mối hàn của ống hàn. Và làm tăng khả năng chịu áp lực, áp suất lớn bởi phôi ống đúc không có mối hở.

Quy cách ống đúc có độ chính xác cao:

• Với việc tạo hình sản phẩm ống đúc từ khuôn nên ống đúc có quy cách đồng bộ, độ sai số rất nhỏ nên ống đúc có quy cách kích thước rất chuẩn, độ chính xác cao.

Ống đúc có bề mặt thẩm mỹ hơn:

• Tạo hình ống đúc từ khuôn không có mối hàn nên ống đúc có bề mặt mịn, bóng, đẹp hơn (không như ống hàn bị lộ mối hàn và vết rỗ do tia lửa tạo thành)

Ống đúc bền và có tuổi thọ cao:

• Cấu trúc ống đúc tròn đều đồng nhất, không có mối hở và được sản xuất từ cốt thép tiêu chuẩn cao có khả năng chịu lực, chịu tải và chịu áp suất lớn nên có độ bền và tuổi thọ cao hơn ống hàn.

Ống đúc đa dạng quy cách dễ lắp đặt và sử dụng:

• Để đáp ứng nhu cầu sử dụng đa lĩnh vực thì các nhà sản xuất cho ra đời rất nhiều quy cách ống đúc với đa dạng đường kính ống, đa dạng độ dày ly áp dụng cho nhiều lĩnh vực sử dụng.

Dễ tăng độ chống ăn mòn:

• Có thể tăng độ chống ăn mòn của ống đúc đen bằng xi mạ kẽm hoặc mạ kẽm nhúng nóng

• Ống thép đúc nguyên bản là thép đen có độ chống ăn mòn kém nên để gia tăng sự chống ăn mòn, dùng trong môi trường đặc biệt, có thể gia công xi mạ kẽm, hoặc mạ kẽm nhúng nóng (hoặc đơn giản hơn là gia công sơn chống rỉ)

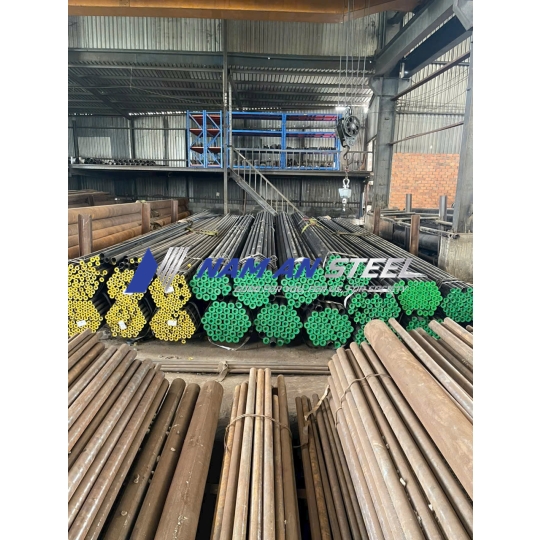

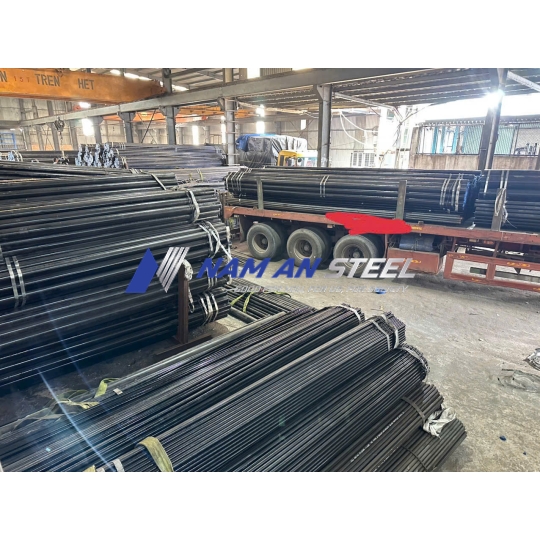

ỐNG THÉP ĐÚC giao hàng nhanh chóng

Đặc tính, ứng dụng của từng loại Ống Thép Đúc

Để áp dụng vào nhiều lĩnh vực khác nhau và nhu cầu chọn lựa sản phẩm thì các nhà sản xuất cho ra đời những loại ống đúc phổ biến thông dụng trên thị trường hiện nay như:

1. Ống thép đúc đen (ống thép đúc Carbon)

Mô tả: Là ống thép đúc thành phẩm chưa qua quá trình mạ kẽm hay sơn phủ, vẫn giữ nguyên màu đen của thép nên được gọi là ống thép đen.

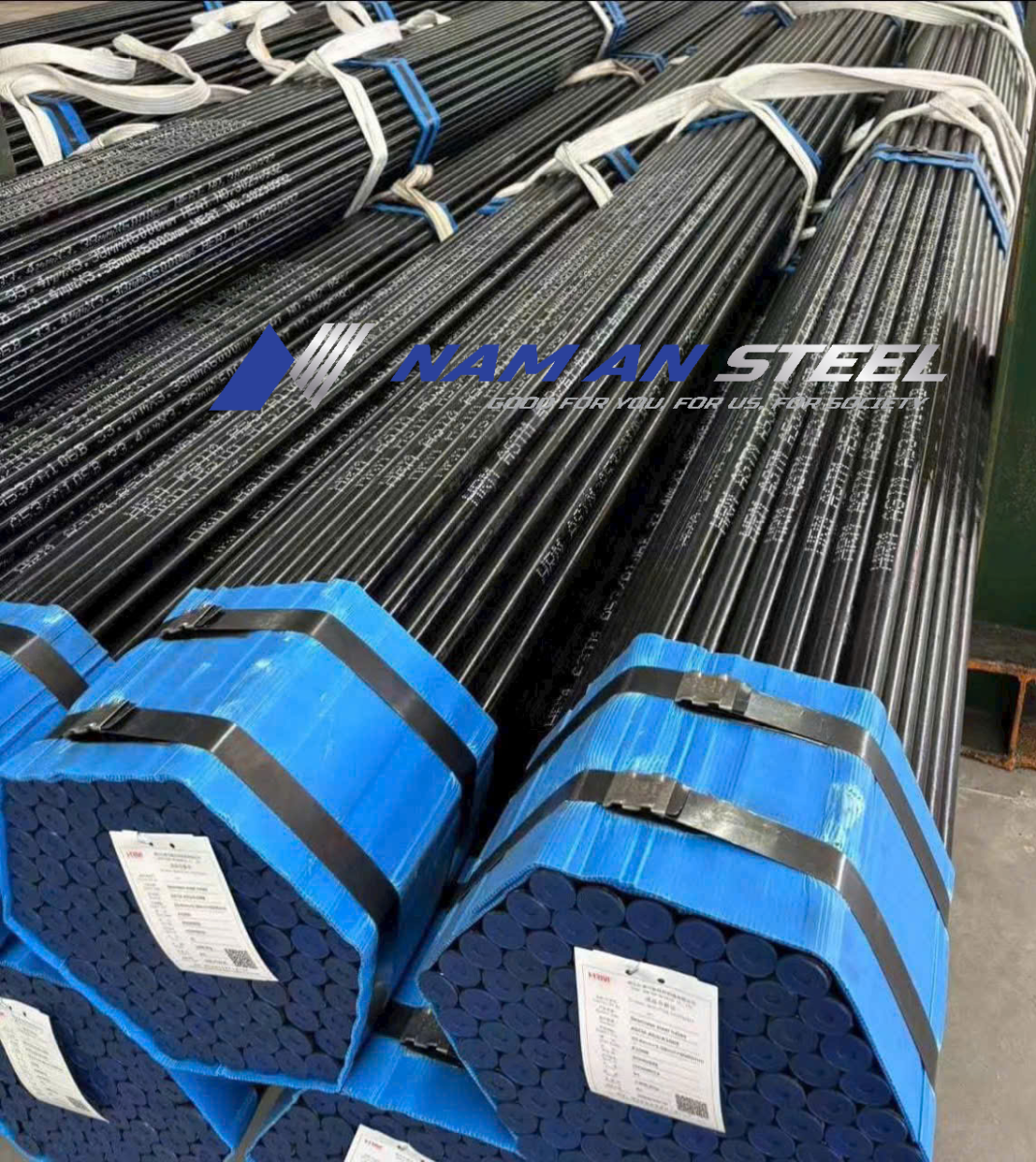

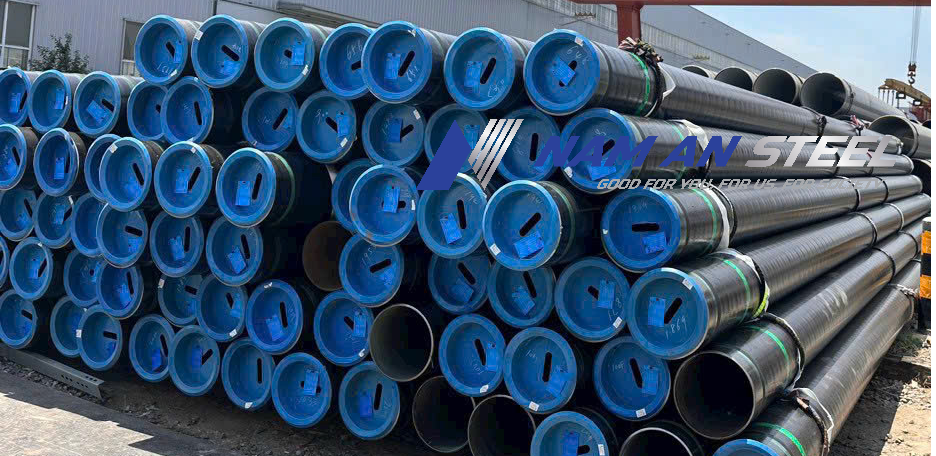

Hùng Phát nhập khẩu Ống thép đúc đen

Đặc tính:

• Ống đúc đen có khả năng chịu lực, chịu nhiệt và chống va đập tương đối tốt. Chỉ có nhược điểm duy nhất là khả năng chống ăn mòn kém.

• Tuy nhiên bù lại ống đúc thép đen có giá thành rẻ hơn và dễ gia công hơn so với ống đúc mạ kẽm.

Ứng dụng:

• ống đúc đen ứng dụng đa lĩnh vực vực trong xây dựng dân dụng, cầu cảng, nhà thép, nhà xưởng, cầu cảng, sản xuất chế tạo chân đứng máy móc, bồn chứa, ống dẫn áp lực cao hơi nước, khí, dầu, nhiên liệu, hóa chất, sinh học….

Xem chi tiết về ống thép đúc carbon đang phổ biến trên thị trường Việt Nam, đặt biệt tại TP Hồ Chí Minh

2. Ống thép đúc mạ kẽm

Mô tả: Ống thép liền mạch mạ kẽm chính là ống đúc đen nguyên bản sau đó để tăng khả năng chống ăn mòn và oxy hóa, tăng độ cứng, tăng độ bền và tuổi thọ đường ống thì sẽ đem gia công xi mạ kẽm điện phân (mạ lạnh), trở thành ống đúc mạ kẽm.

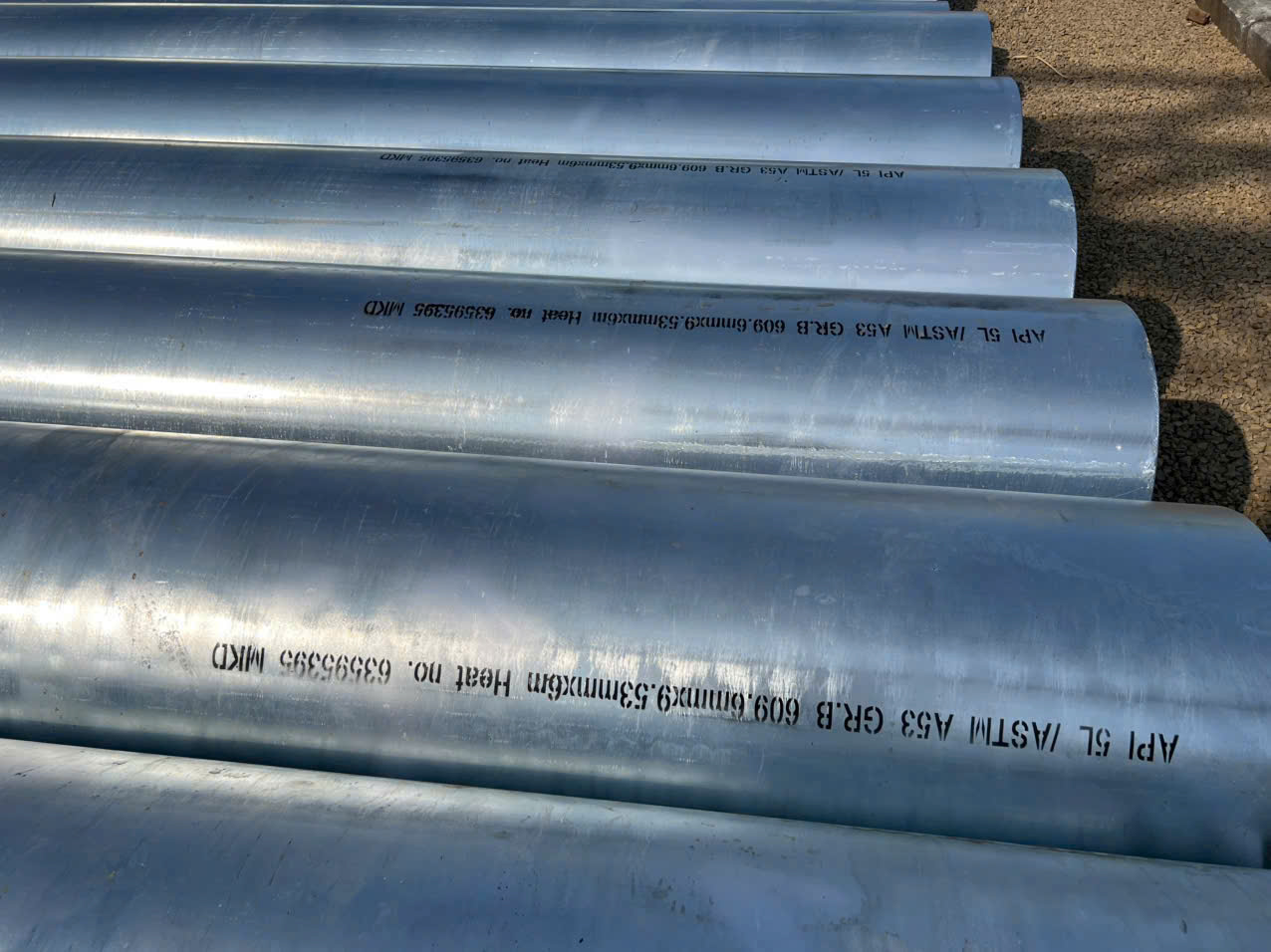

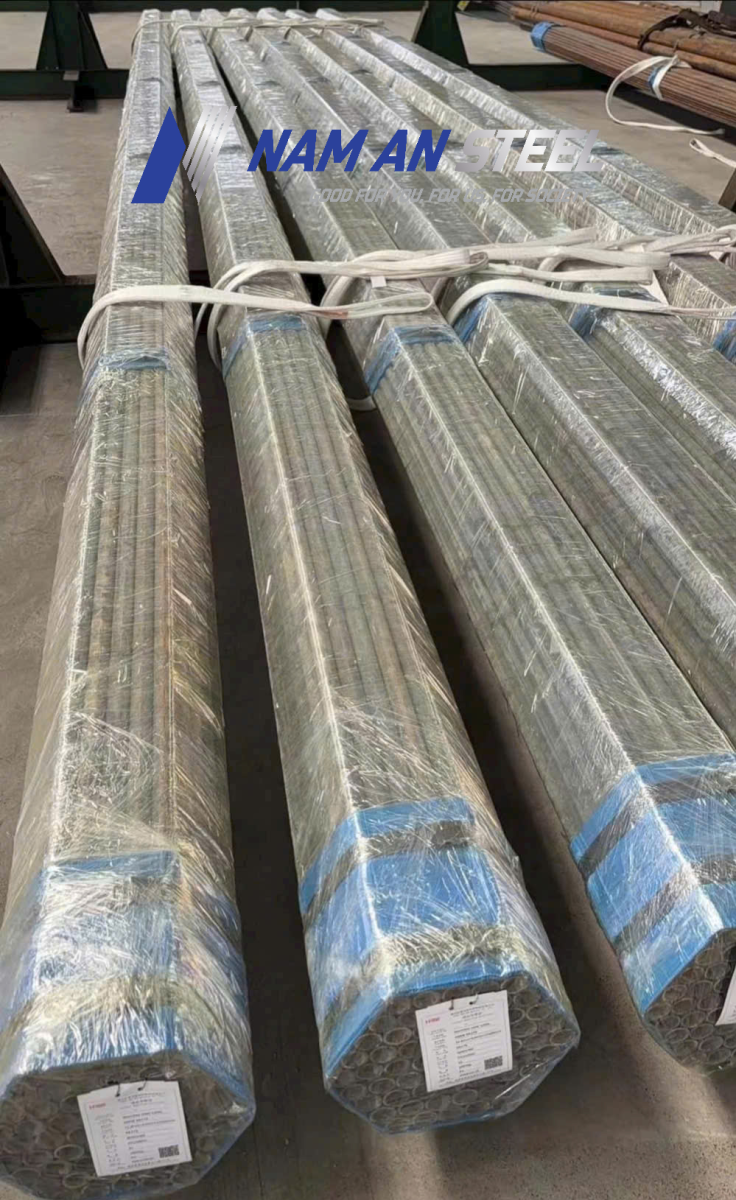

Ống thép đúc mạ kẽm tại kho hàng Nam An

Đặc tính:

• Sau khi được mạ kẽm thì ống đúc trở nên cứng hơn, đường kính ống lớn hơn, khả năng chống ăn mòn tăng cao, độ bền và tuổi thọ sẽ tăng lên.

• Bề mặt ống đúc kẽm bóng sáng hơn.

Ứng dụng:

• Ứng dụng trong các hệ thống đường ống áp lực cao và môi trường đặc biệt.

Tham khảo ống đúc mạ kẽm tiêu chuẩn ATSM SCH80 đang được ứng dụng rộng rãi và nhu cầu cao tại Việt Nam

3. Ống thép đúc mạ kẽm nhúng nóng

Mô tả:

• Ống thép liền mạch mạ kẽm nhúng nóng chính là ống đúc đen nguyên bản sau đó để tăng khả năng chống ăn mòn và oxy hóa, tăng độ cứng, tăng độ bền và tuổi thọ đường ống.

• Ống sẽ được đưa ống đen vào bể chứa kẽm nung chảy, để ống được phủ kẽm cả mặt trong và mặt ngoài trở thành ống thép đúc mạ kẽm nhúng nóng.

• Đây là phương pháp mạ kẽm được ưa chuộng.

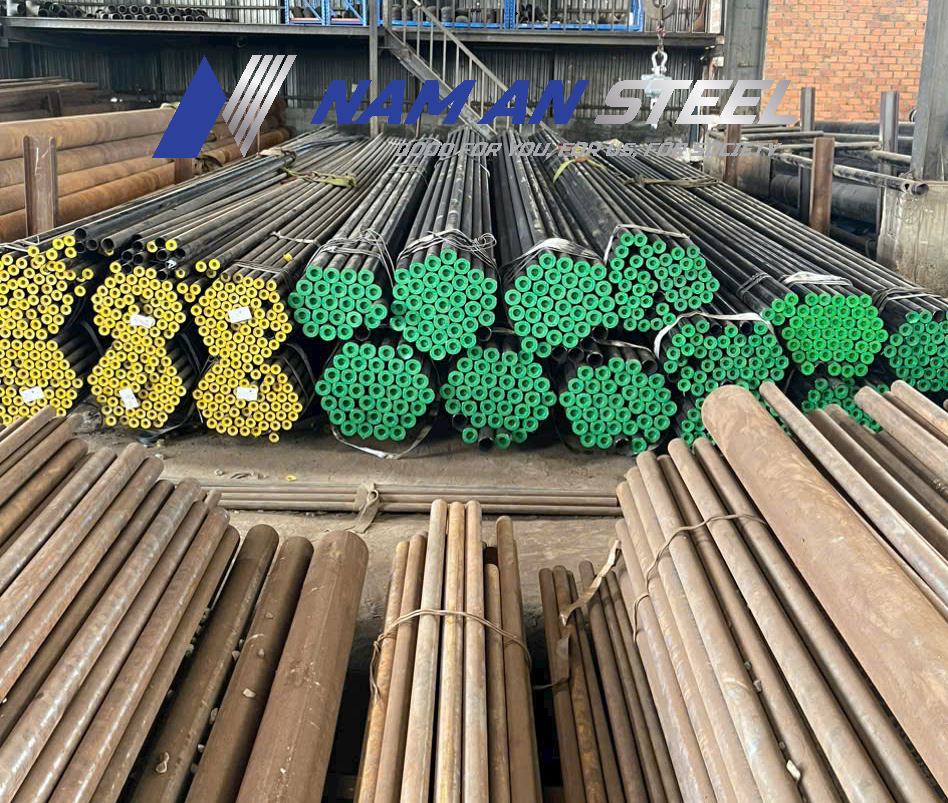

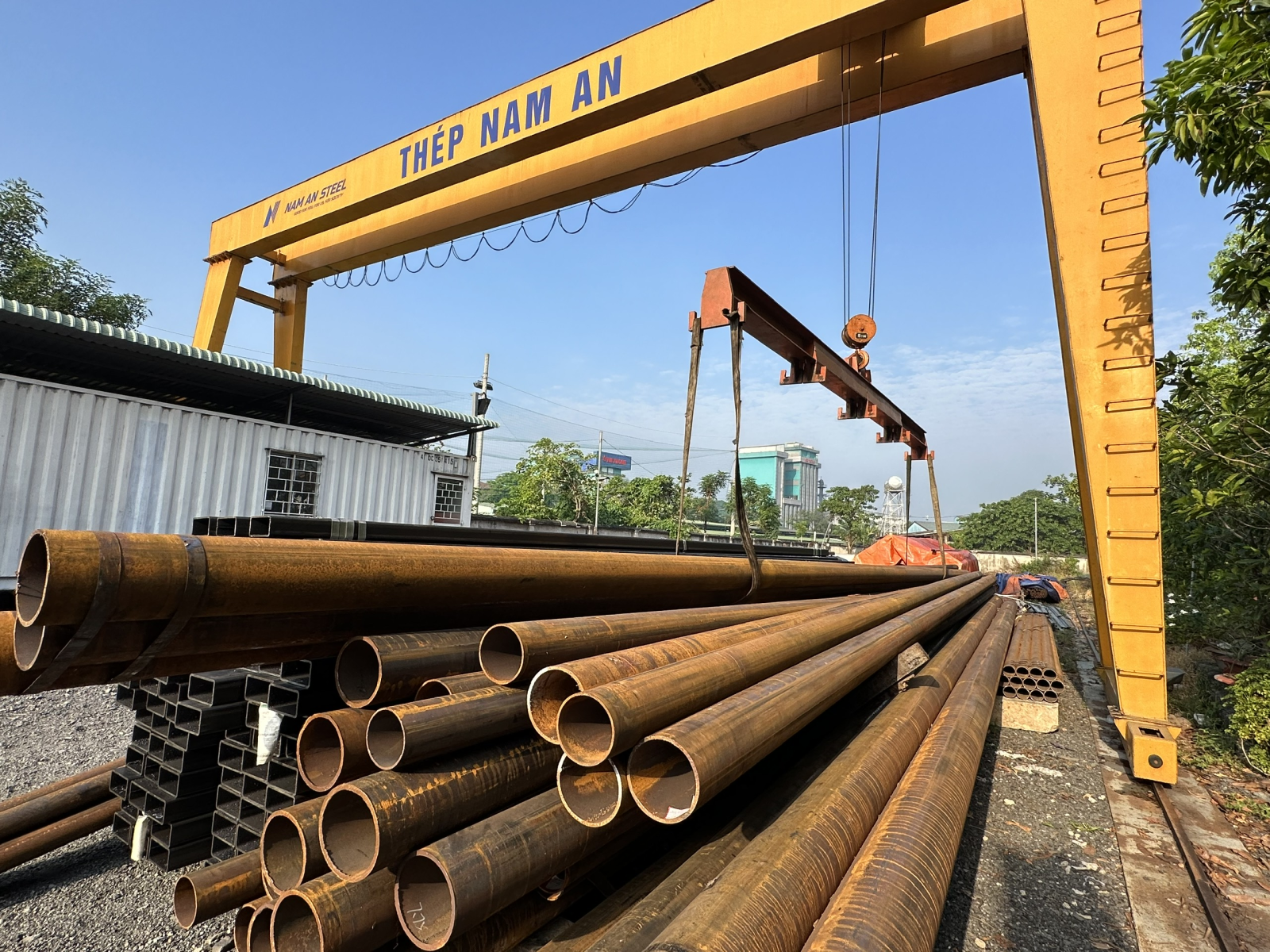

Kho hàng Ống đúc mạ kẽm lớn tại HCM

Đặc tính:

• Sau khi được mạ kẽm nhúng nóng thì ống đúc trở nên cứng hơn, đường kính ống lớn hơn, khả năng chống ăn mòn tăng cao, độ bền và tuổi thọ sẽ tăng lên.

• Bề mặt ống đúc kẽm bóng sáng hơn.

Ứng dụng:

• Ứng dụng trong các hệ thống đường ống áp lực cao và môi trường đặc biệt.

Ống đúc tiêu chuẩn ATSM SCH160 mạ kẽm là một trong những dòng ống đúc mạ kẽm đang được ưa chuộng

4. Ống đúc size siêu lớn

• Ống thép liền mạch kích thước siêu lớn là loại ống thép được sản xuất mà không có đường hàn, giúp tăng độ bền và khả năng chịu áp lực cao.

• Đây là lựa chọn hàng đầu trong các ngành công nghiệp đòi hỏi độ bền và độ tin cậy cao, như dầu khí, xây dựng, và các dự án hạ tầng.

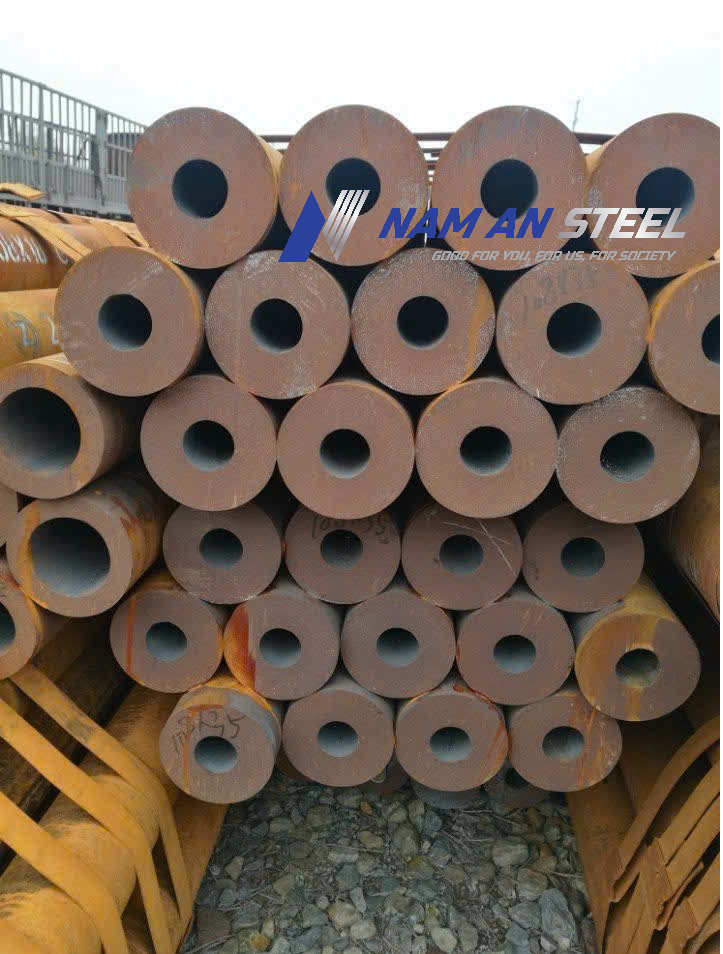

Nam An nhập khẩu ống đúc size siêu lớnống đúc mạ kẽm phi 559 (DN550)

Các bước sản xuất thép ống đúc tiêu chuẩn ASTM

Để cho sản xuất ra sản phẩm ống thép liền mạch (theo tiêu chuẩn ASTM), thì ống sẽ trải qua những quá trình sau để ra đời ống thép đúc thành phẩm:

B1. Chọn nguyên liệu và nung chảy

• Nguyên liệu chính của quá trình này là thép carbon hoặc hợp kim (theo tiêu chuẩn ASTM).

• Được xẻ thành những băng xẻ, sau đó được đưa vào lò nung với nhiệt độ nóng chảy, đưa thép về dạng lỏng (còn gọi là quá trình hóa lỏng).

B2. Đúc và cán thành phôi ống

• Bước này là bước đưa nguyên liệu nóng chảy vào khuôn để tạo hình (forming) sau đó ép thành kích thước ống mong muốn (sizing). Quá trình này cần độ chính xác cao.

• Quá trình cán phôi sẽ gồm cán nóng và cán nguội.

Ống thép đúc cán nóng

Ống đúc cán nóng: Ống sẽ được cán trực tiếp từ phôi nóng chảy, sau đó làm nguội.

Ống đúc cán nguội: Phôi sẽ được làm nguội sau đó di chuyển tới máy cán nguội rồi mới cán thành ống.

B3. Tôi ống và nhiệt luyện

• Sau khi ống được đúc tạo hình xong sẽ trải qua quá trình tôi (tôi trầm) và nhiệt luyện, quá trình này giúp ống tăng độ bền, tuổi thọ ống, loại bỏ tạp chất và các vết rỗ trên mặt ống.

• Ống sẽ bóng sáng đẹp hơn sau quá trình này.

B4. Kiểm tra chất lượng

• Ống thành phẩm sau đó sẽ được kiểm tra về kích thước, độ dày, độ bền dẻo, an toàn kỹ thuật và chất lượng được ASTM thông qua.

• Đảm bảo sản phẩm được lưu thông trên thị trường đủ tiêu chuẩn ASTM.

B5. Làm sạch, cắt khúc, đóng gói

• Sản phẩm ống đúc sẽ được làm sạch, cắt khúc theo đơn đặt hàng, và đóng gói theo số lượng tiêu chuẩn.

• Và chuẩn bị cho những bước tiếp theo của quá trình.

Thép đúc đúc mạ kẽm

TÍNH CHẤT VẬT LÝ – CƠ HỌC – HÓA HỌC

*Lưu ý: Bảng thành phần dưới đây chỉ mang tính chất tham khảo, số liệu thực tế sẽ được cung cấp trên chứng chỉ xuất xưởng của từng sản phẩm.

Tính chất vật lý và cơ học của ống đúc theo tiêu chuẩn ASTM A106 A53

• Độ bền kéo : Theo tiêu chuẩn này thì độ bền kéo của ống đúc là từ 415Mpa-240MPa.

• Giới hạn chảy: Theo tiêu chuẩn này thì ống đúc có độ giới hạn chảy > 240Mpa

• Độ co giãn: Theo tiêu chuẩn này thì ống đúc có độ co giãn > 30%

Thành phần hóa học của ống đúc tiêu chuẩn ASTM A53, ASTM A106, ASTM A333

Dưới đây là thành phần hóa học của thép ống đúc tiêu chuẩn ASTM A53, ASTM A106, ASTM A333…

Tiêu chuẩn ASTM A53	Tiêu chuẩn ASTM A106	Tiêu chuẩn ASTM A333
Carbon : < 0.3%	Carbon : < 0.3%	Carbon : < 0.3%
Mangan: từ 0.6-1.05%	Mangan: từ 0.29-1.06%	Mangan: từ 0.29-1.06%
Silic: < 0.6%	Silic: < 0.1%	Silic: < 0.1%
Lưu huỳnh: <0.05%	Lưu huỳnh: <0.04%	Lưu huỳnh: <0.04%
Phốt pho: <0.045%	Phốt pho: <0.035%	Phốt pho: <0.035%
		Niken:
		Molypden:

Tính chất vật lý và cơ học của ống đúc theo tiêu chuẩn API

• Độ bền kéo : Theo tiêu chuẩn này thì độ bền kéo của ống đúc tối thiểu 415Mpa

• Giới hạn chảy: Theo tiêu chuẩn này thì ống đúc có độ giới hạn chảy <240Mpa

• Độ co giãn: Theo tiêu chuẩn này thì ống đúc có độ co giãn >22%

Thành phần hóa học của ống đúc theo tiêu chuẩn API 5L, API 5CT, API 5D

Dưới đây là thành phần hóa học của ống đúc theo tiêu chuẩn API 5L, API 5CT, API 5D

API 5L	API 5CT	API 5D
Carbon : < 0.3%	Carbon : < 0.3%	Carbon : < 0.3%
Mangan: từ 0.29-1.65%	Mangan: từ 0.29-1.65%	Mangan: từ 0.29-1.65%
Silic: < 0.6%	Silic: < 0.6%	Silic: < 0.6%
Lưu huỳnh: <0.04%	Lưu huỳnh: <0.04%	Lưu huỳnh: <0.04%
Phốt pho: <0.035%	Phốt pho: <0.035%	Phốt pho: <0.035%

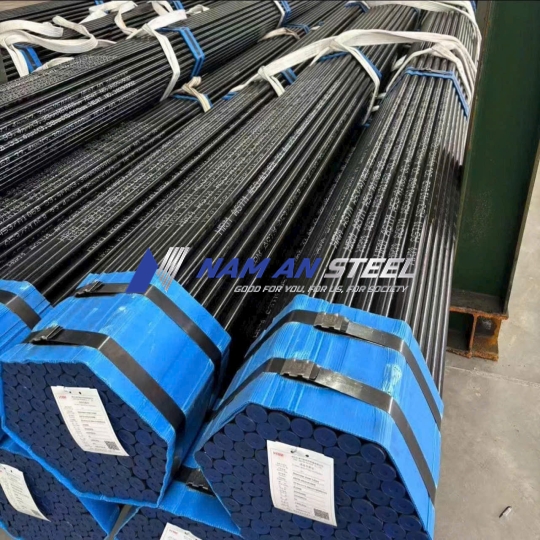

Ống thép đúc

Địa chỉ mua Ống thép đúc giá tốt và uy tín

Công ty Thép Nam An cung cấp ống thép liền mạch giá tốt nhất thị trường. Kèm với dịch vụ vận chuyển an toàn, nhanh chóng trên toàn quốc, đặc biệt ở khu vực Miền Nam và Miền Bắc

Tại Thép Nam An chúng tôi:

• Cung cấp ống thép đúc đen mọi quy cách có trên thị trường.

• Ngoài ra chúng tôi nhận cắt theo quy cách yêu cầu và gia công mạ kẽm, mạ kẽm nhúng nóng cho khách hàng có yêu cầu. (thời gian gia công từ 2-3 ngày)

• Đảm bảo nguồn gốc hóa đơn chứng từ CO/CQ của sản phẩm ống thép đúc

• Hàng mới 100%, đảm bảo giao hàng đúng tiến độ đến mọi công trình

• Cam kết chất lượng sản phẩm và dịch vụ bằng hợp đồng uy tín trách nhiệm

Mọi chi tiết và báo giá ưu đãi tốt nhất xin vui lòng liên hệ với chúng tôi:

Thông tin liên hệ Thép Nam An:

Công ty TNHH Thương Mại Thép Nam An

Địa chỉ: 01 Đường số 02, Khu Công Nghiệp Vĩnh Lộc A, Bình Chánh, Tp. Hồ Chí Minh.

Điện thoại: 0937761618/0909797100

Email: duyenmy@namansteel.com.vn

Hotline: 0909797100 Duyên-093761618 Tưởng (zalo,viber).

Website:  namansteel.com.vn/ namansteel.vn
